Прокатка титановых прутков. Прошивка и редуцирование титановых труб.

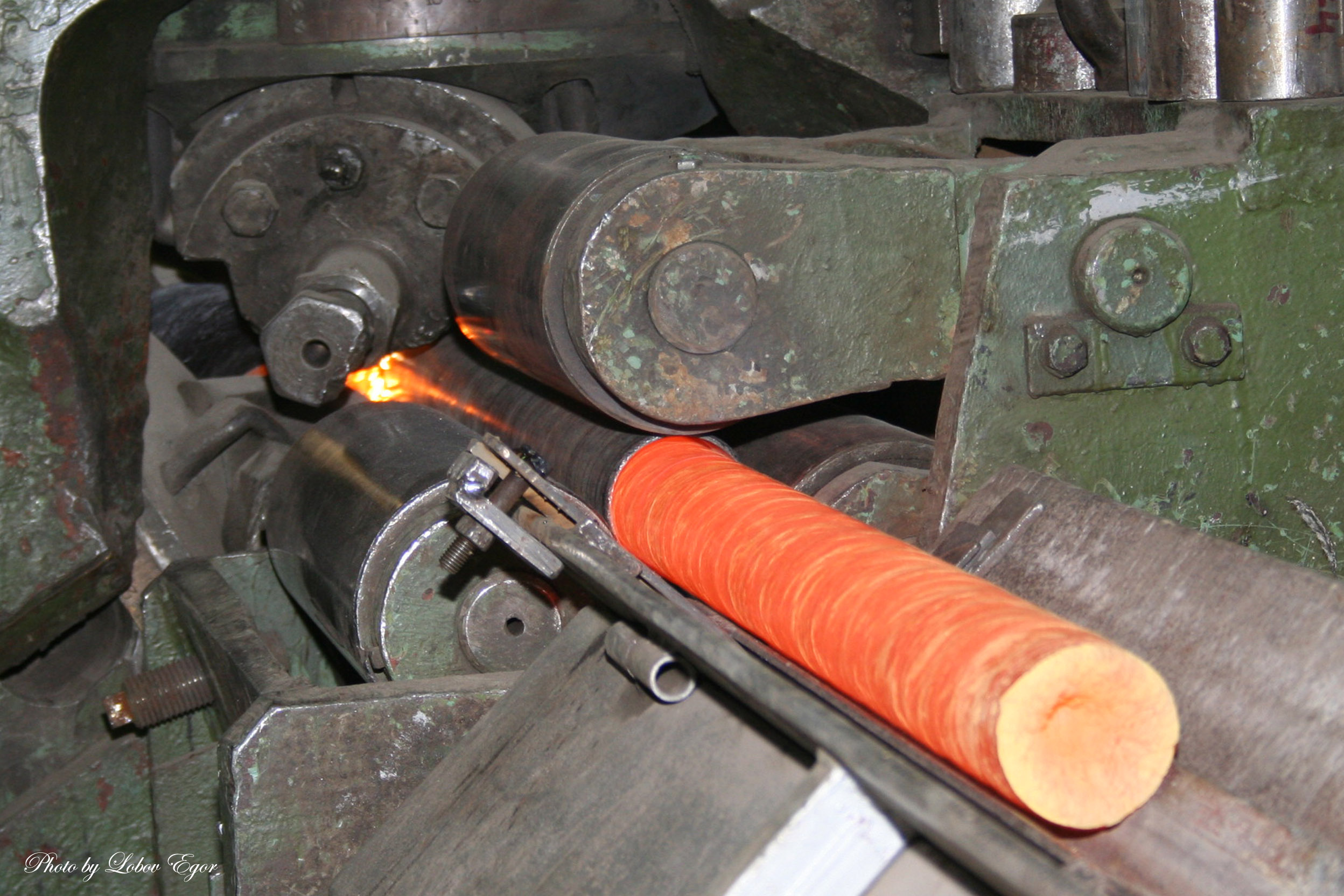

В работе мы используем следующие прокатные станы:

• СТАН 40х160: исходный диаметр 175 мм, конечный 40 мм
• СТАН 15х45: с круга 40 мм на диаметр 16 мм
• Двухвалковый прошивной стан 130х100

Прошивка: диаметр наружный – максимальный диаметр 90х25-7 мм, длина до 800 мм.
Состояние внутренней и наружной поверхности горячекатаное.
Редуцирование: минимальный диаметр 30х10-6 мм, длина до 1100 мм.

Стан 130: исходная заготовка до 175мм. Обжатие за проход до 50мм. В последнем проходе получаемый прокат 40-120мм. Длина проката не более 3800 мм.
Стан 100: исходная заготовка 65-145 мм. Прокат на 38-80 мм, длиной до 6м.
Стан 10-30: прокат 8-27 мм, из заготовки 10-32 мм, длина проката до 4,5м

Какой металл мы не берём в прокат:

Для стана 130 и стана 100:
Если Длина заготовки меньше двух диаметров. При этом обязательно надо предупредить заказчика о значительных потерях в концевую обрезь при коротких заготовках (>2 но <3).

Для стана 10-30:
Если длина заготовки меньше 200мм и диаметр до 30мм. Прутки менее 30мм при прокатке с вытяжкой более двух, из-за нерентабельности обточки в наших условиях.

Сроки выполнения заказа могут варьироваться в зависимости от загруженности оборудования и уточняются при заказе.

Как рассчитать длину получаемой заготовки:

((диаметр исходного/диаметр требуемый)^2)*исходная длина заготовки. При отношении ((диаметр исходного/диаметр требуемый)^2) больше двух заготовку перед прокаткой необходимо обточить.
При ПВП прокатке образуется дефектные зоны называемые “утяжки”, которые необходимо удалять.
